皆さま電子工作、DTMは捗っていますか！
私は最近季節の変わり目か、眠気と戦いながら、日々の空いた時間で、
非音楽的な取り組みを続けております（涙）
さて、前回は音声入力における、抵抗とコンデンサの影響について、
素人ながらに実験してみました。
結果は、「とりあえずコンデンサ（特にフィルムコンデンサ）を挿しておけば、ノイズ対策になる！」というものでした。（異論募集中）
ただ、エレキギターのトーンコントロールにコンデンサが使われていて、ビンテージなコンデンサは好事家のターゲットにもなっていると耳にします。
手元にまだいくつかコンデンサが残っているので、そいつらの音もちょっと調べてみました。
比較方法
環境や使用機材は前回と同じですので、そちらをご覧ください。
抵抗は「音量への影響のみ」と断じましたので、今回はコンデンサのみ変更して、差を見ます。
前回は一定の周波数（400Hzあたり）ばかりみていましたが、今回はKastleのノブを弄って、
色々な周波数を鳴らして、その軌跡を残して比較します。

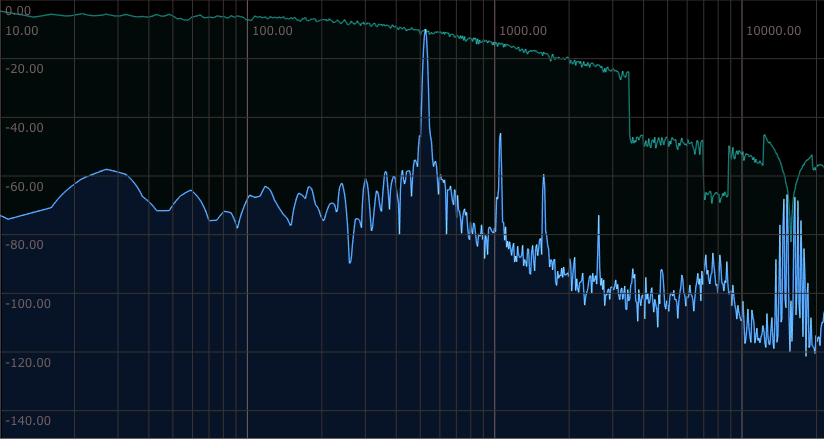

抵抗（1kΩ）だけを通した状態が上の画像になります。

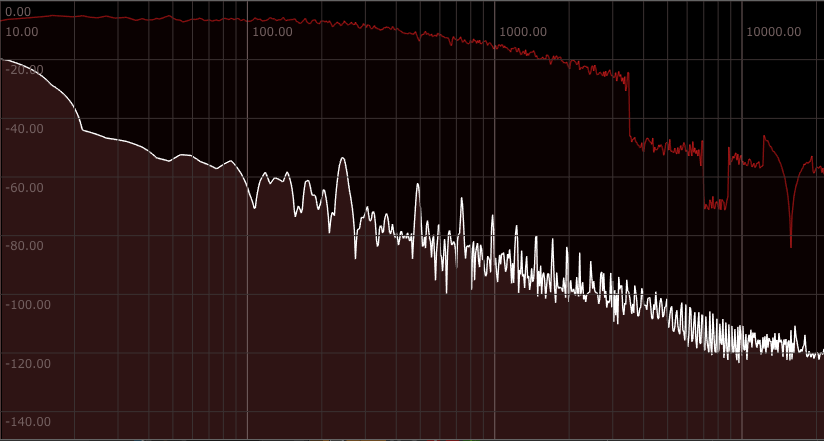

黒い箱状のコンデンサ 4.7μF
どこから見つけてきたのか、手元にあったブラックボックス。
側面を見ると、微かに「4.5μF ± 5%」と表記があるので、コンデンサと判断。
抵抗素通しした時と大差なし。

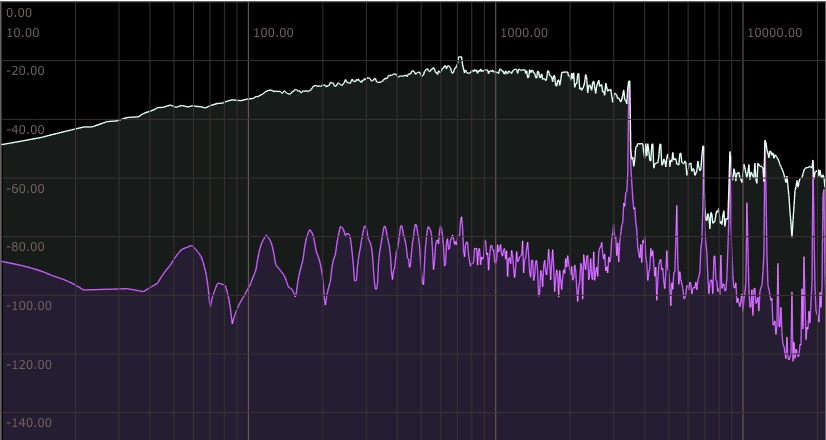

マイラコンデンサ 4700pF
マイラ（フィルム）コンデンサの4700p（ピコ）Fのもの。
変化が見られました。
これまでで最低値の容量（4700pF＝0.0047μF）だからでしょうか。
低音（700Hzよ下）から、徐々に減衰し、100Hz以降はかなり音が小さくなりました。
容量が大きいと低音の再生に向く、と前回の記事でも書きましたが、
逆に容量が小さいと、低音は緩やかにカットされるようです。
1pF＝0.000 001μFなので、1μFの100万分の1が1pF。
前回検証した0.22μFの約１／46の静電容量となります。
これはちょっと発見。

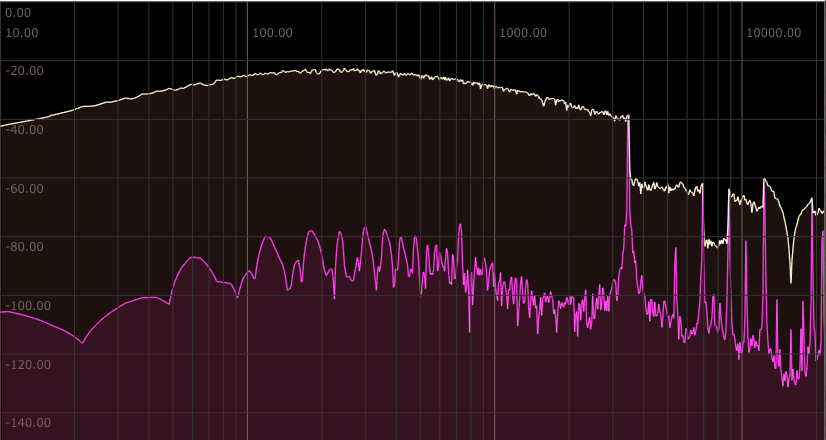

ポリプロピレンコンデンサ 0.068μF
当ブログ初登場の「ポリプロピレンコンデンサ」。
ポリプロピレンコンデンサも、フィルムコンデンサの一種で、誘電体にポリプロピレンを用いたものを特にそう呼ぶようです。
「ややかさ張る」「高価」という欠点はあるものの、フィルムコンデンサの中でも特に信頼性が高いようです。
こちらも前述のマイラ4700pFと似たような曲線を描いております。

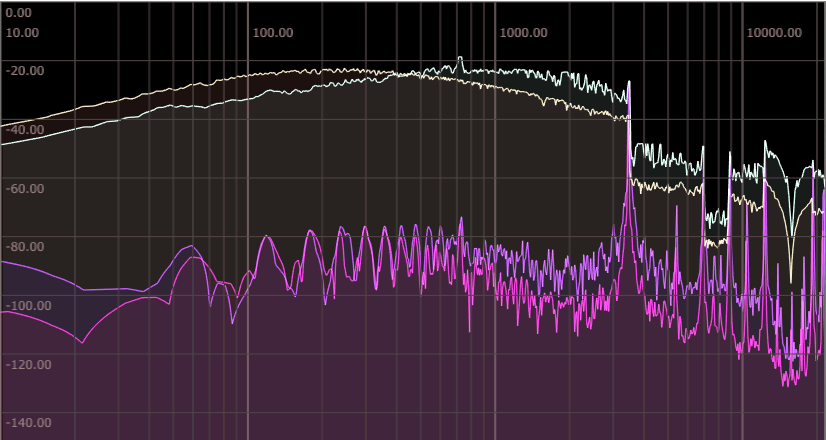

重ねてみるとこのような感じ。
200Hzあたりを境に、高域に映るにつれじんわり減衰しています。
うーん、これはどういう事なのか。

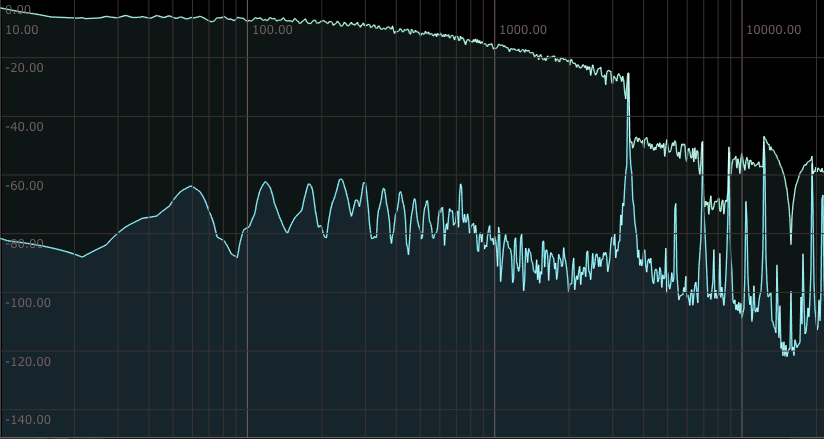

低ESRコンデンサ 220μF
こちらは極性のある電解コンデンサ。店頭でお買い得品コーナーに置いてあったものを掴んできました。
結果は明らか！
低音までブリバリ聴こえました。
これは低ESRだから、というより、静電容量の値がこれまでの検証の中で最大だから、と言えそうです。
低ESRとは？
Equivalent Series Resistance（等価直列抵抗）の略で、詳細は余所様に譲ります（説明できない）が、どうやらコンデンサにも少なからず抵抗があるようで、それを指す言葉のようです。
これが影響してくるのは40Khzあたりくらいからの高周波らしいので、私の環境では低ESRということは関係なさそうです。
上述のブラックボックスコンデンサより、低音がハッキリ聴こえた気がしました。
終わり
コンデンサを変えることで、音に変化があることは何となく分かってきました。
ただ、エフェクターのように劇的に変化するものではなく、あくまで少しの変化だということ。
特に、あとあとDAWで音を弄る可能性が高いので、原音に忠実な方が正解と言えそうです。
なので2022年現時点の010COFFEEの結論は、
「コンデンサは容量のデカい、フィルムコンデンサが正義」ということにします。
（秋月電子に22μFのフィルムコンデンサが売っていましたが、それ以上となるとちょっと探すのに苦労しそうです。）
