手元にある子供のプラレール。
壊れた「観光列車ゆふいんの森号」を見ていて、
修理がてら、ここにLED仕込みたい
と思い立った010コーヒーです。
できるだけシンプルに交互に点灯させたい
Arduinoとか使うと簡単に交互点灯できた気がしますが、
小さなプラレールの車両に、それは現実的ではないと判断し、
できるだけ少ない部品構成で実現したいと考えました。
調べてみると、
- トランジスタ
- コンデンサ
だけで、それが実現できそうです。
最近個人的に流行りの「ディスクリート」な雰囲気もナイスです。
ディスクリートとは？：IC（集積回路）使ってないよ、ということ。機能が同じであれば、極論何も変わらないはずですが、あえてICを個別の電子部品に置き換える場合がある。個別に部品を選べることで、狙った音に近づけるなどの効果を狙ったものですが、ちゃんと考えないと大いなる無駄になることも…（例：え？それオペアンプ1個で良くね？）
010コーヒー的にはなんかこっちの方が良さそうというプラシーボ効果もあり、最近好きです。
パーツリスト＆予算
- LED 4個（赤と緑）
- トランジスタ 2個（UTC C1815L）
- 電解コンデンサ 2個（220uF）
- 抵抗 4個（100Ωと47kΩ）
とりあえずこれだけ。
あとはブレッドボードやらジャンパワイヤやら電源やら。
トランジスタが秋月電子で20個100円だったので1個あたり約5円。（私はメルカリで「詰め合わせ的なヤツのおまけでもらったのでほぼタダ）
電解コンデンサは以前「抵抗とコンデンサの役割」で使ったヤツがお買い得品で5個100円だったので、1個当たり20円。容量が同じなら、もっと安いのでも全然良さそう。
こんな感じなので、およそ100円くらいでしょうか。
プラレールに実装する際は基板やワイヤーも必要そうなので、諸々考えると300円くらいでしょうか。
部品はバラで買うより、最初はキット的なモノやまとめたモノを買った方が便利です。
都度買うと高くつきますしね…
とりあえずブレッドボードで配線
こんな感じになりました。

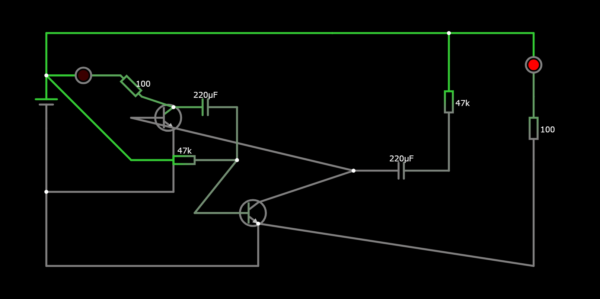

回路図を書いてみたほうが良いのでしょうが、シミュレーターで再現したら上手くいきませんでした…
私のへたっぴ回路図のURLはこちら。
※見苦しすぎるのと、なんか間違ってたっぽいので自分なりに修正。
※7月9日 再度修正しても交互に点灯せず…。
まじで回路図と実際の回路の脳内変換ができないので、誰か正しい回路図教えて…
試作品完成
とりあえず完成しました。
シンプルな部品だけで、LEDが交互に点灯すると、なんか嬉しくなるのはなぜでしょう。
緑の点灯時間が短く、等間隔で点灯！とはなりませんでしたが、
それでもめちゃ嬉しい。
あとはコイツをいかに小さくプラレール内に収め、プラレール自体のスイッチと連動させるか…
道のりは遠い…
参考サイト様
本当に勉強になりました！！
